技术特性
工作：
油液不能从①口到②口流动, 当①口压力克服弹簧设定压力时, 先导阀芯打开，引起主
阀芯( 滑阀）移动，油液从①口完全卸载到②口。同样，当③口的远程先导压力超过
阀的设定压力后，辅助活塞把先导阀芯顶开，油液从①口完全卸载到②口。弹簧腔④
口回油箱，④口的任何压力均叠加到阀的设定值上。
-

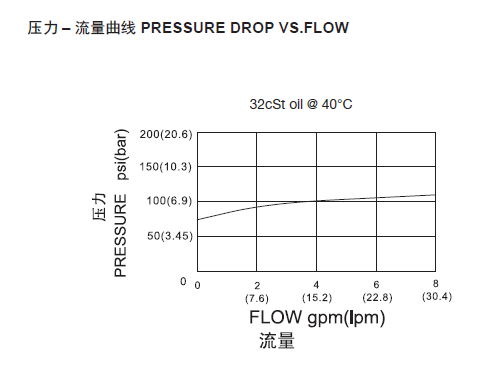

技术曲线
-
技术参数
流量请查看《压力-流量曲线图》插孔10-4过滤参考《油液清洁度》最大工作压力350bar弹簧调压范围7 to 105 bar, preset预设定: 70 bar
90 to 210 bar, preset预设定:120 bar
150 to 350 bar, preset预设定:200 bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
