技术特性
工作：
阀体①口和②口不通， 直到①口压力超过设定压力且打开先导阀芯。这样, 先导阀芯
引起主阀芯两端压力差的变化， 压力差达到一定时, ①口和②口互通。
-

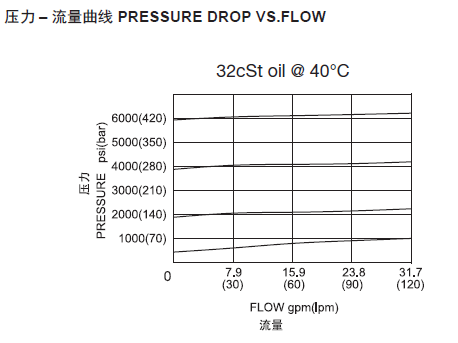

技术曲线
-
技术参数
工作压力Port①: 420bar
Port②: 210bar流量请查看《压力-流量曲线图》插孔10-2过滤参考《油液清洁度》最大工作压力420Bar内泄漏5 drops/min(滴/分). max. to 80% of nominal setting闭合压力85% of crack pressure开启压力 (crack pressure at 0.95 lpm /0.25 gpm)弹簧调压范围7 to 55 bar; preset预设定: 47 bar
35 to 140 bar; preset预设定: 48 bar
70 to 280 bar; preset预设定: 88 bar
140 to 420 bar; preset预设定:140 bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
