技术特性
工作：
此阀为常闭压力限制阀，常用来保护液压元件，以防止其受瞬态压力的冲击。当压力
在进口（油口①）达到阀的设定值，阀开始向油箱（油口②）溢流，节流以限制压力
上升。此类阀调节平稳、噪声小，基本为零泄漏，抗油污能力强，防堵塞并且响应速
度快。
-

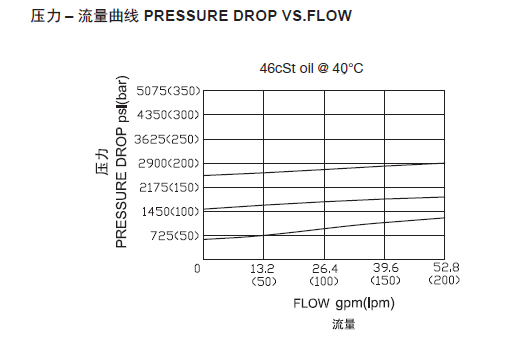

技术曲线
-
技术参数
工作压力350Bar流量请查看《压力-流量曲线图》插孔SUN T-3A过滤参考《油液清洁度》回座时最大泄露10 drops/min(滴/分)闭合压力>80% of setting pressure(设定压力)

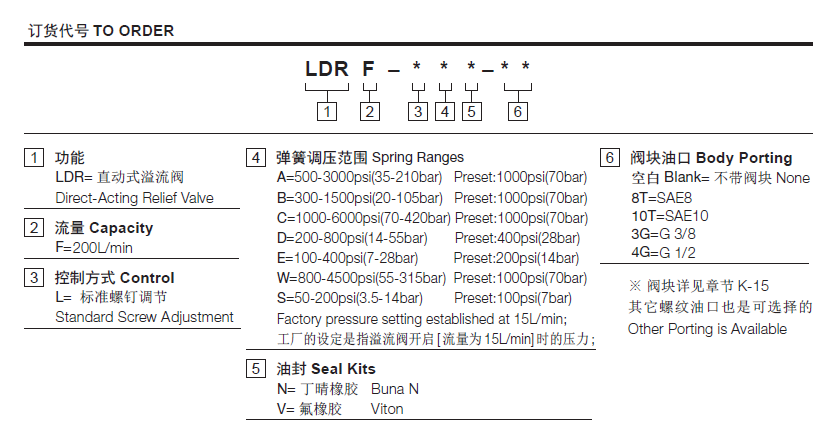

弹簧调压范围(Standard Spring Ranges):
A 35-210 bar; Preset(预设定):70bar
B 20-105 bar; Preset(预设定):70bar
C 70-420 bar; Preset(预设定):70bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料钢和球铁允许使用最大压力350bar -
