技术特性
工作:
当在①口的压力超过调压弹簧设定的压力时，阀芯打开， ①到②通， 防止系统过压。
-

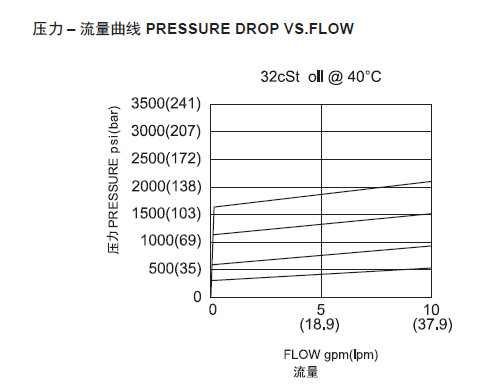

技术曲线
-
技术参数
工作压力207Bar流量请查看《压力-流量曲线图》插孔10-2过滤参考《油液清洁度》内泄漏5 drops/min(滴/分). max. to 80% of nominal setting闭合压力80% of crack pressure开启压力 (crack pressure at 0.95 lpm /0.25 gpm)弹簧调压范围3.45 to 41.38 bar; preset预设定: 20.7bar
10.34 to 82.76 bar; preset预设定: 41.4bar
17.24 to 158.62 bar; preset预设定: 80.0bar
17.24 to 227.59 bar; preset预设定:113.8bar温度-40°F to +250°F(-40°C to +120°C)油液Mineral-based fluids with viscosities of 7.4 to 420 cSt.(矿物油粘度)阀块材料6061-T6铝,允许使用最大压力207bar 钢和球铁允许使用最大压力350bar -
